武黄高速改扩建项目弱电系统集成案例
——武昌鱼服务区（原蒲团服务区）、汀祖收费站、匝道收费站网络搭建、综合布线及机房建设
一、项目背景

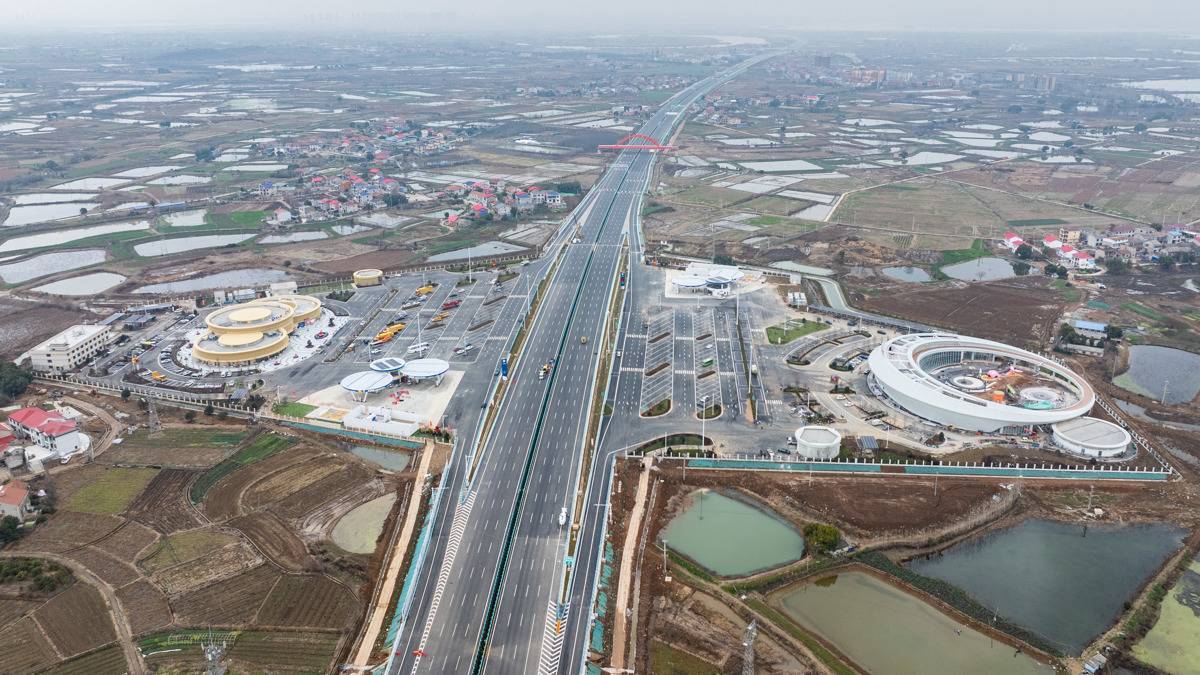

武黄高速（沪渝高速武汉至黄石段）于1991年通车，是湖北首条高速公路。历经30余年运营，日均车流量从通车时的3781辆飙升至8.4万台次，节假日峰值突破12万台次，远超原双向四车道2.5万台次的设计上限。
2023年12月，武黄高速启动“四改八”改扩建工程，总投资69.09亿元，主线全长37.4公里，历经594天匠心打造后于2026年2月3日正式通车。改扩建后设计时速提升至120公里，日均通行能力跃升至10万辆以上。
在此次改扩建中，我们作为专业的弱电系统集成服务商，承接了该项目中武昌鱼服务区（原蒲团服务区）、汀祖收费站、匝道收费站的网络搭建、综合布线及机房建设弱电系统工程，为这条高速的智慧化运营提供可靠的通信底座。

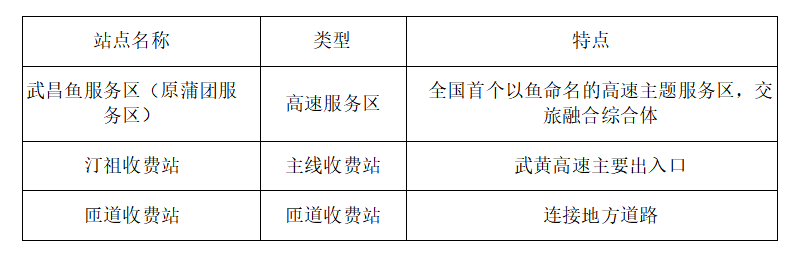

项目涉及站点一览：
二、武黄高速智慧化改造概况
2.1 智慧高速技术体系
武黄高速改扩建项目以 “五大示范工程” 为目标入选智慧建造先导应用试点，核心搭载光栅阵列传感光缆，为路面铺设“感知神经”，构建起“触觉+视觉+听觉”全域感知网络。该技术不受雨雾、光照等环境影响，可全天候精准识别车辆拥堵、违停等异常，同步监测路面裂缝与桥梁结构健康。
2.2 智慧化配套设施
智慧收费站：融合地方文化元素与智慧服务系统，配备ETC、自助缴费及智慧云舱系统
多功能服务区：集光伏发电、智慧充电、公众WiFi、环境监控于一体
智能能源站：集“油、氢、电、光、储、充”于一体的现代化智慧能源站
上述智慧化功能的实现，均依赖于我们承建的弱电基础设施支撑。
三、客户需求与挑战
3.1 服务区的特殊需求

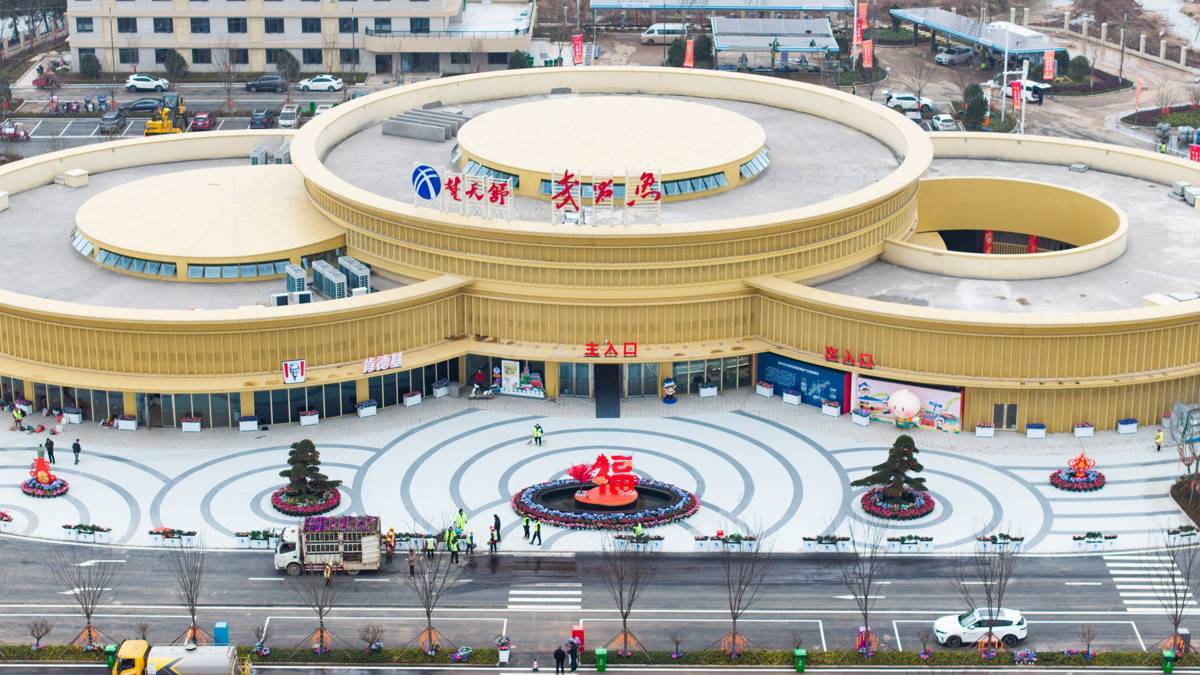

武昌鱼服务区作为以鱼命名的高速主题服务区，是“可停留、可体验、可消费”的微型目的地，对弱电系统提出更高要求：
公众WiFi全覆盖：满足司乘人员上网需求，需实现服务区室内外无缝漫游
智慧停车引导：停车位状态实时采集与发布
智慧能源管理：光伏电站、充电桩的远程监控与数据采集
环境智能监控：温湿度、照度等环境参数自动调控
文化展示系统：全息投影、智慧屏等多媒体设备网络支撑

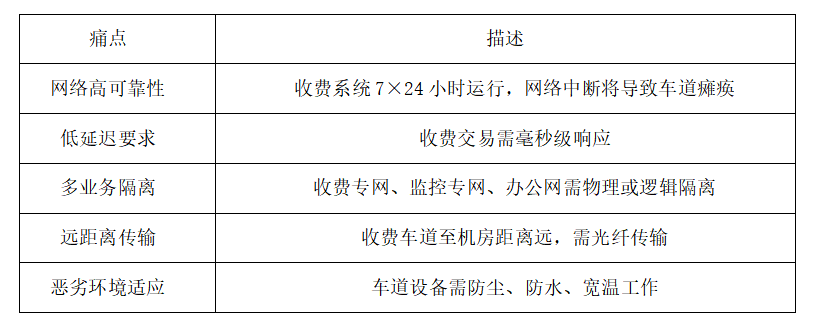

3.2 收费站的核心痛点
3.3 智联网关与数据汇聚需求
根据武黄机电项目采购内容，需建设服务区信息化-机房工程子系统，包括机柜安装、网络设备部署等。同时需部署服务区公众WiFi设备，实现服务区全域无线覆盖。
四、解决方案
4.1 服务区弱电系统集成
4.1.1 服务区综合布线
武昌鱼服务区占地156亩，南北两区分别建设。我们为其部署了覆盖全区的综合布线系统
布线架构：
室外骨干网：南北区之间采用铠装单模光缆连接，满足跨区高速数据传输
室内布线：主大厅、餐厅、博物馆、办公区采用六类非屏蔽双绞线
室外区域：停车场、充电区、能源站采用工业级防护布线

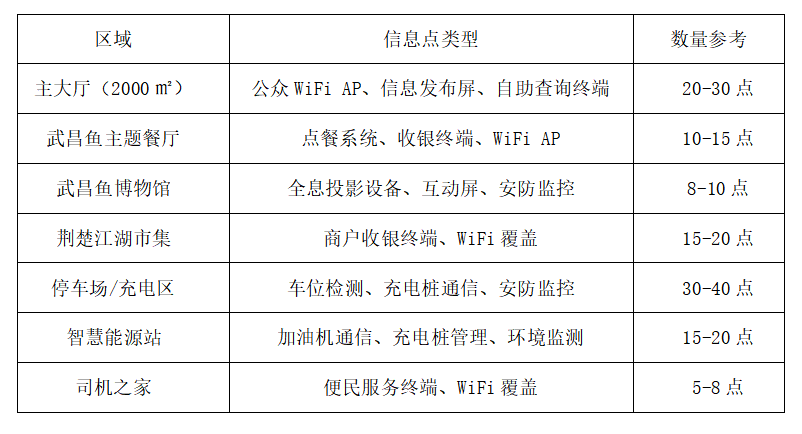

布点点位分布：
4.1.2 服务区机房建设
武昌鱼服务区配套建设服务区信息化机房，包含机房工程子系统
机房基础设施：
供配电系统：双路市电输入+UPS不间断电源
环境控制：精密空调、温湿度监测
机柜系统：服务器机柜、网络机柜、配线机柜
消防安全：气体灭火系统
4.1.3 服务区公众WiFi系统
作为武黄机电项目的重要组成部分，我们为武昌鱼服务区部署了公众WiFi全覆盖系统
覆盖范围：北区服务楼、南区服务楼、停车场区域、室外休闲区
技术方案：
采用企业级无线AP，支持高并发接入
AC控制器统一管理，实现无缝漫游
支持微信认证、短信认证等多方式接入
带宽保障：优先保障收费、监控等业务带宽
4.1.4 智慧能源站网络配套
武昌鱼服务区能源站集“油、氢、电、光、储、充”于一体，我们配套建设了
加油区网络：
36把加油枪的数据采集与联网
支持92#、95#、98#汽油及0#柴油的销售数据实时上传
充电桩网络：
48个充电车位（含8个600kW超充枪）的通信接入
充电状态、电量数据的实时采集与远程监控
光伏储能系统网络：
屋顶及车棚光伏电站（年发电76万度）的数据采集
接入湖北省“数字交通”智能微电网系统
氢能补给系统网络：
800kg储氢能力的监控数据采集
加注过程实时监控
4.2 收费站网络搭建
4.2.1 网络架构设计
采用三层双冗余网络架构：
省级收费中心
↑
骨干网络
↑
站级核心交换机（双机热备）
↓
汇聚交换机
↓收费车道↓监控设备
物理隔离：收费专网与办公网独立链路
冗余设计：核心交换机双机热备，关键链路环网保护
分层架构：便于扩展管理

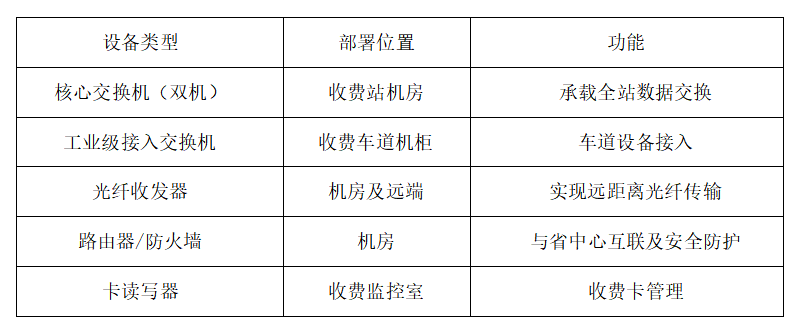

4.2.2 设备部署
4.3 收费站综合布线
布线架构
